Le casse-tête⚓
Inspiration et principe⚓
En vidéo⚓
télécharger des fichiers clé en main sur des catalogues en ligne⚓
Cahier des charges⚓
Objectifs
1 - Un casse-tête qui repose sur l'emboitement de pièces comportant des plots et des trous, et dont la réussite peut révéler une série de chiffres ou de lettres.
2 - Une possibilité de réutilisation du casse-tête avec des codes révélés et des contextes de jeu différent.
Donc :
solide
adaptable
3 - Une conception qui soit simple et permette à des débutants de se familiariser avec la conception 3D.
Machines, logiciels, matériaux et mesures
Imprimante 3D
Filament PLA
Gommettes rondes de 8 mm de diamètre, plusieurs couleurs
Découpeuse vinyle (plotter)
Feuilles cartonnées ou papier Canson 180g/m²
Imprimante papier
Feuilles de papier ordinaires
Plastifieuse (optionnel)
Pochettes de plastification
Logiciels
Suite bureautique : LibreOffice ou équivalent.
Modélisation 3D : Tinkercad ou équivalent.
Trancheuse : Flashprint 5 ou équivalent.
Découpeuse vinyle : Silhouette Studio ou équivalent.
Dimensions des pièces :
Sardines
Parallélépipède de base :
Longueur : 48 mm
Largeur : 15,50 mm
Hauteur : 3 mm
Trous
diamètre de 9 mm
Plots
diamètre de 8 mm
Boite
Dimensions
52 x 52 x 14 mm
Cache
48 x 48 mm
Règles
accordéon de carrés de 50 mm de côté
Réalisation 1 : le casse-tête⚓
Choix de la machine : imprimante 3D.
Etape de modélisation⚓
Méthode : Utilisation d'un logiciel de modélisation en ligne

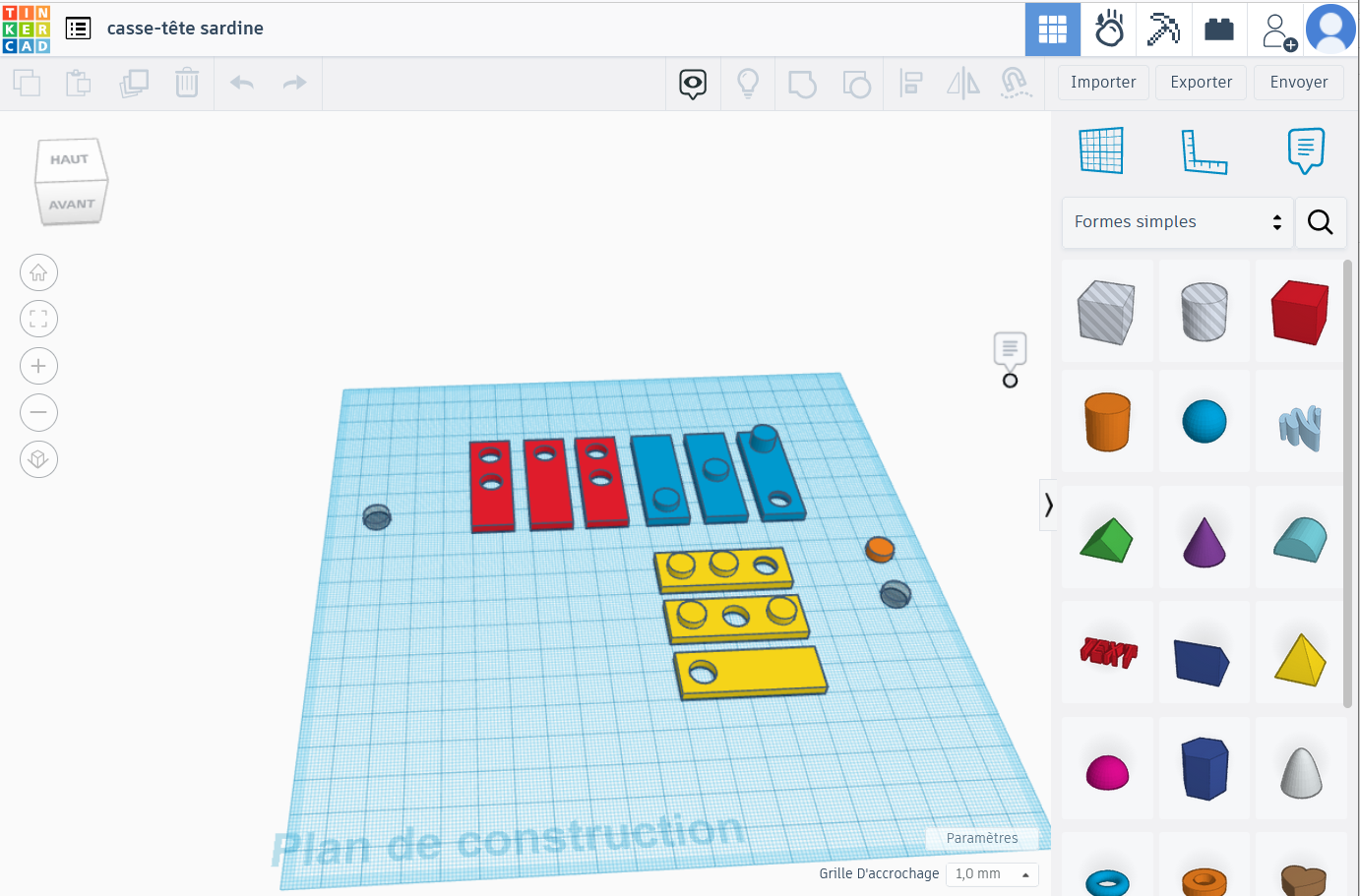

Utilisation de Tinkercad
inscription gratuite

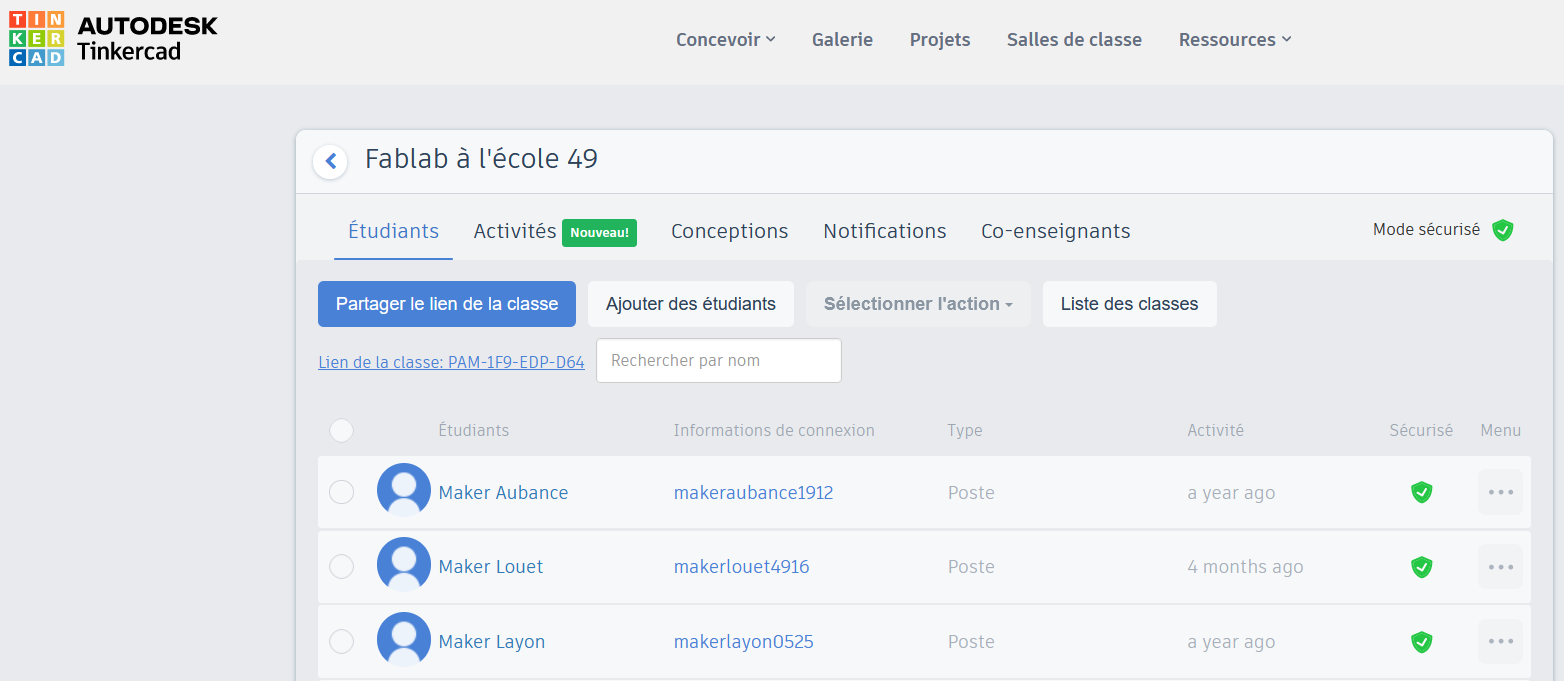

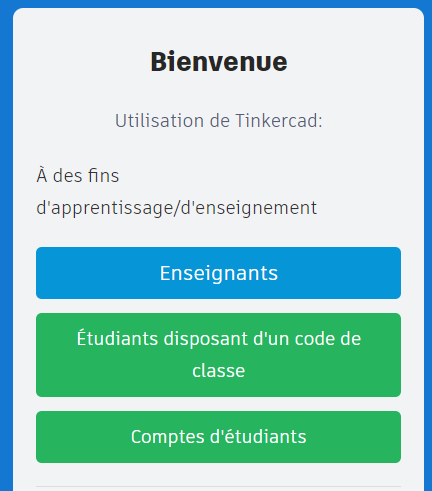

si utilisation avec les élèves, s'inscrire comme enseignant, afin de pouvoir créer des « classes » de modélisation
Fichier produit : .stl
Attention ! Ce fichier n'est pas directement exploitable par la machine.
Mise à disposition des modèles :

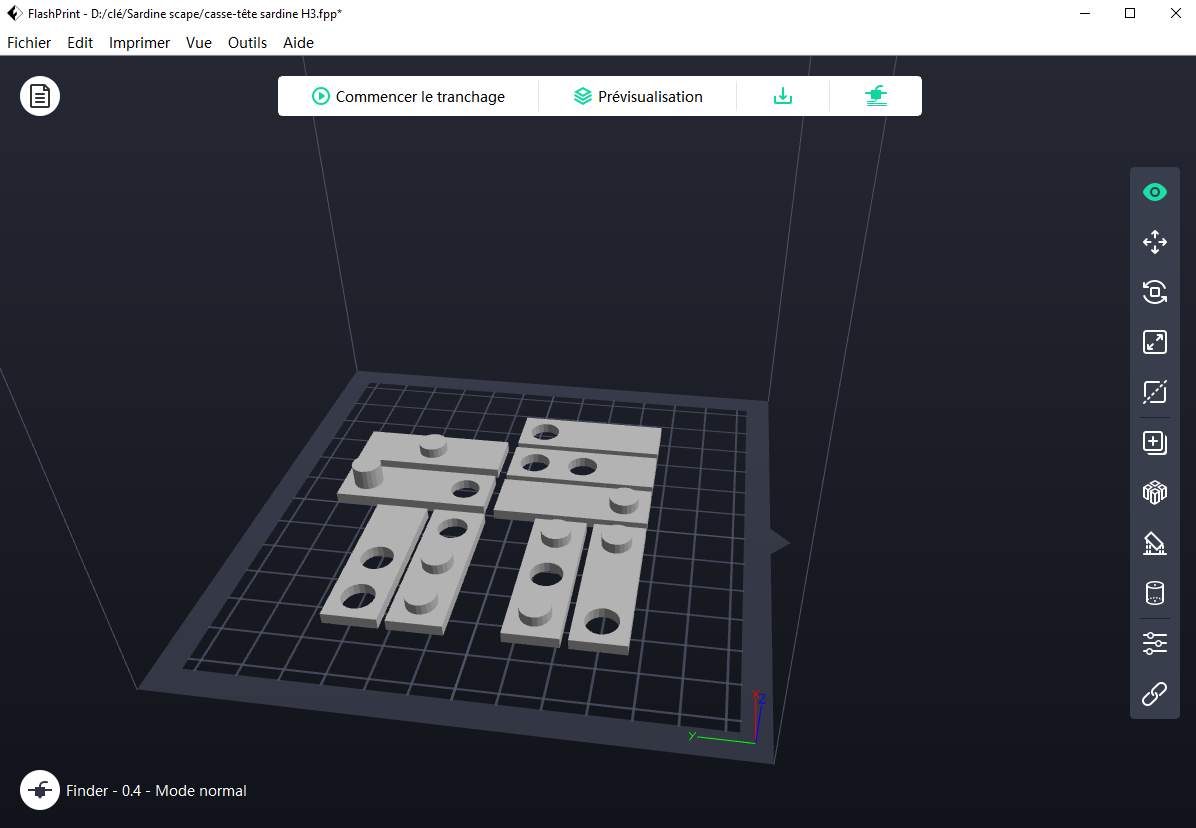

Préparation de l'impression⚓
Une étape importante : le « tranchage »
Les pièces modélisées ne sont pas « lisibles » directement par l'imprimante 3D.
La raison en est qu'une modélisation 3D ne comporte aucune instruction précise concernant par exemple la température de chauffe ou le mouvement de pose du filament fondu.
Un logiciel de tranchage est nécessaire pour élaborer ces données. Utilisation du logiciel Flash Forge 5.
Fichier produit : .gz
Exploitable par l'imprimante 3D.

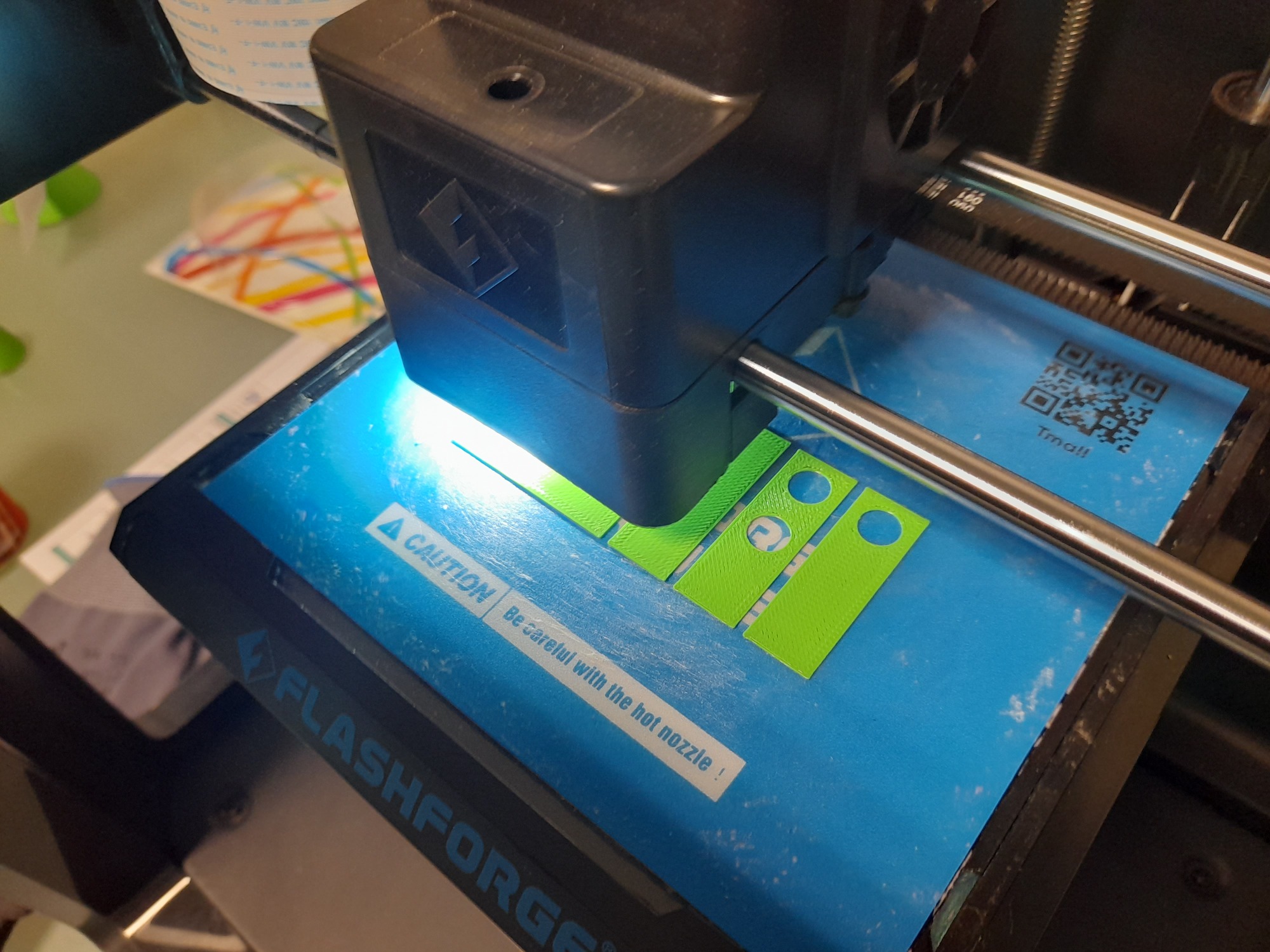

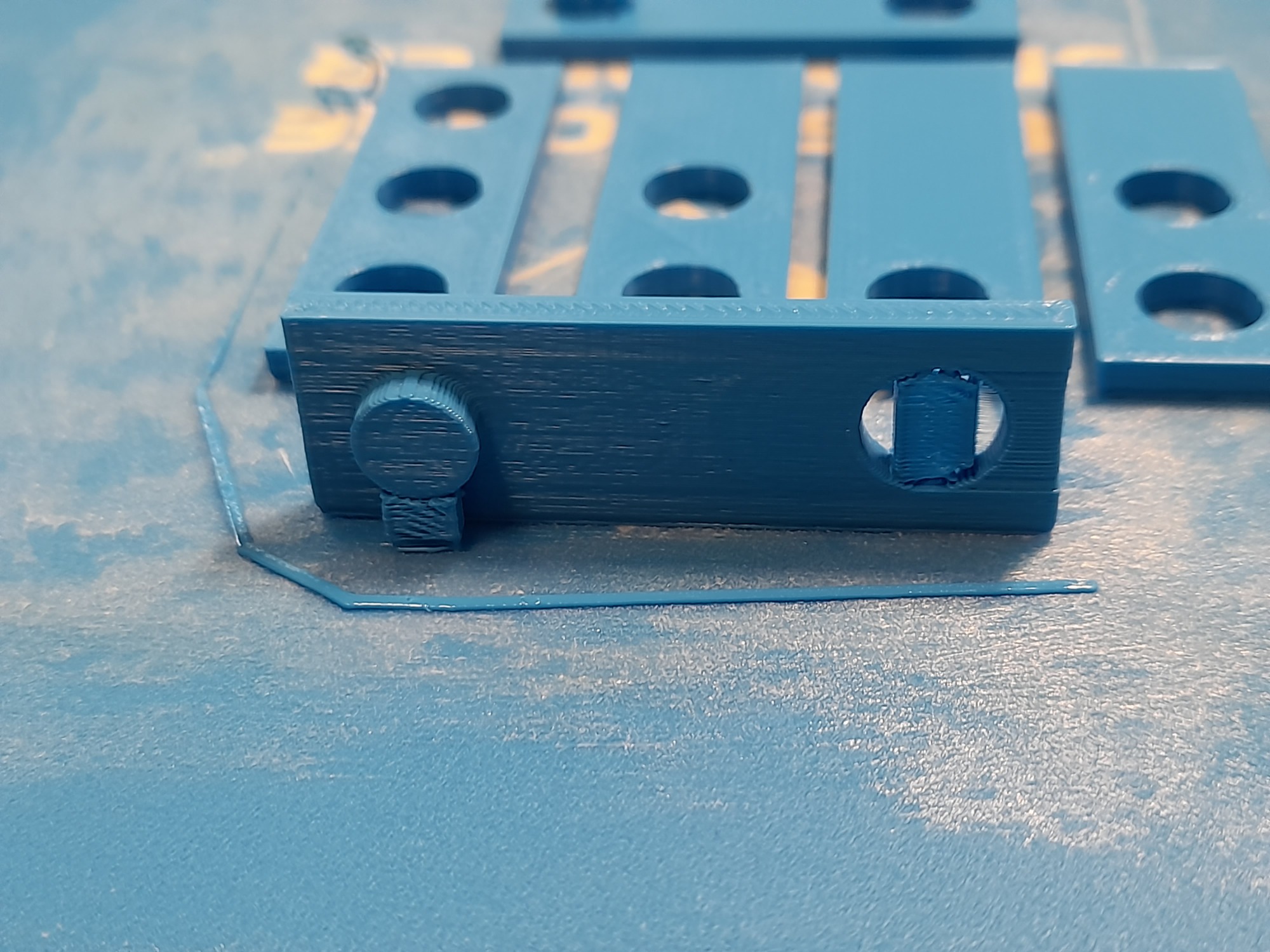

Impression⚓
Quelques gestes
Mise sous tension.
Préchauffage.
Dépôt du fichier à imprimer .gz
Encollage de la plaque d'impression (nécessaire pour une bonne adhérence de la pièce en cours d'impression, faute de quoi on risque une déformation).
Estimation du temps et de la quantité de filament nécessaire.

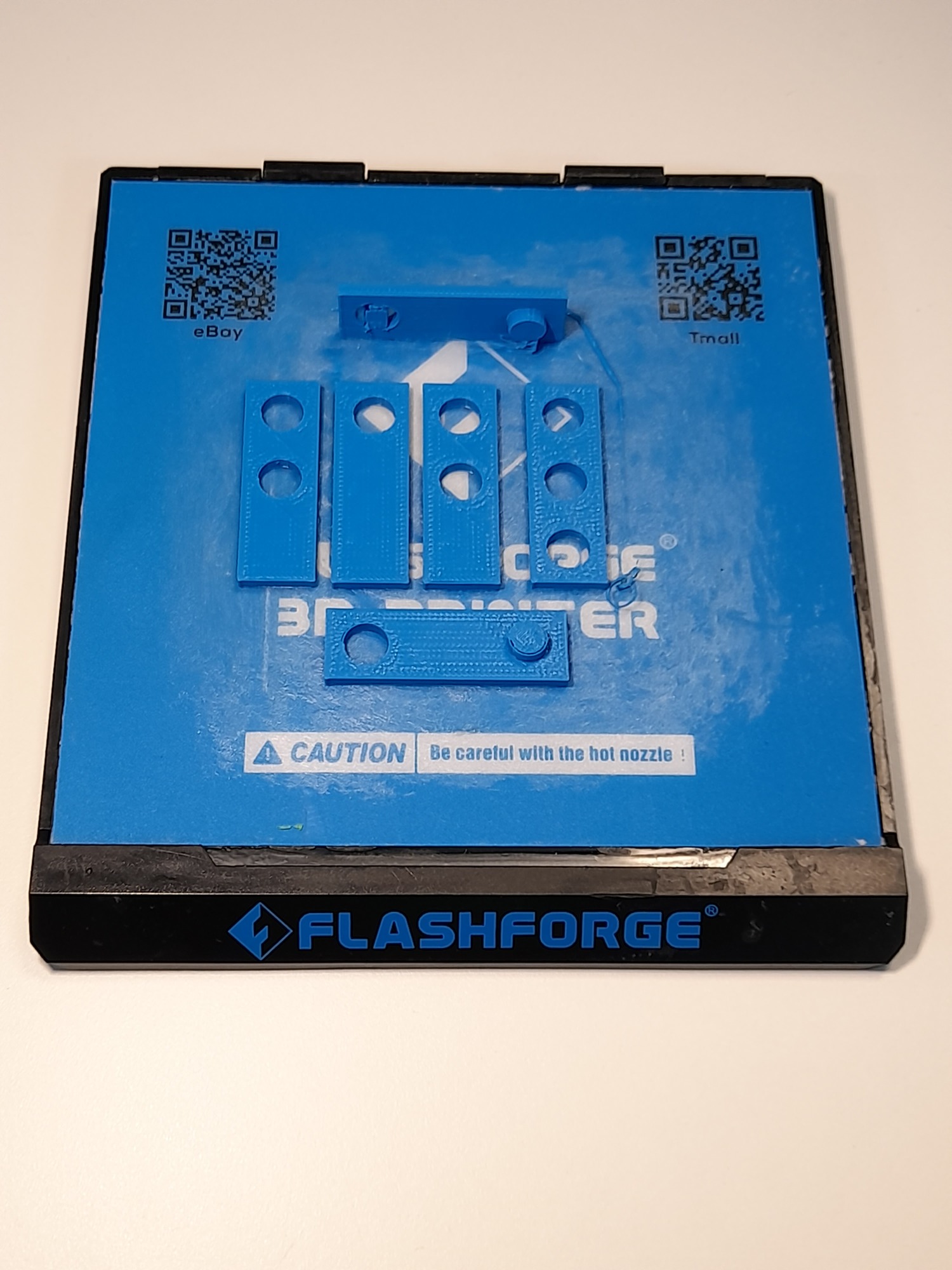

Utilisation de gants et d'une spatule pour décoller la pièce.
En fin d'utilisation de l'appareil, mise hors tension uniquement lorsque la soufflerie a cessé. (Comme pour les vidéoprojecteurs).

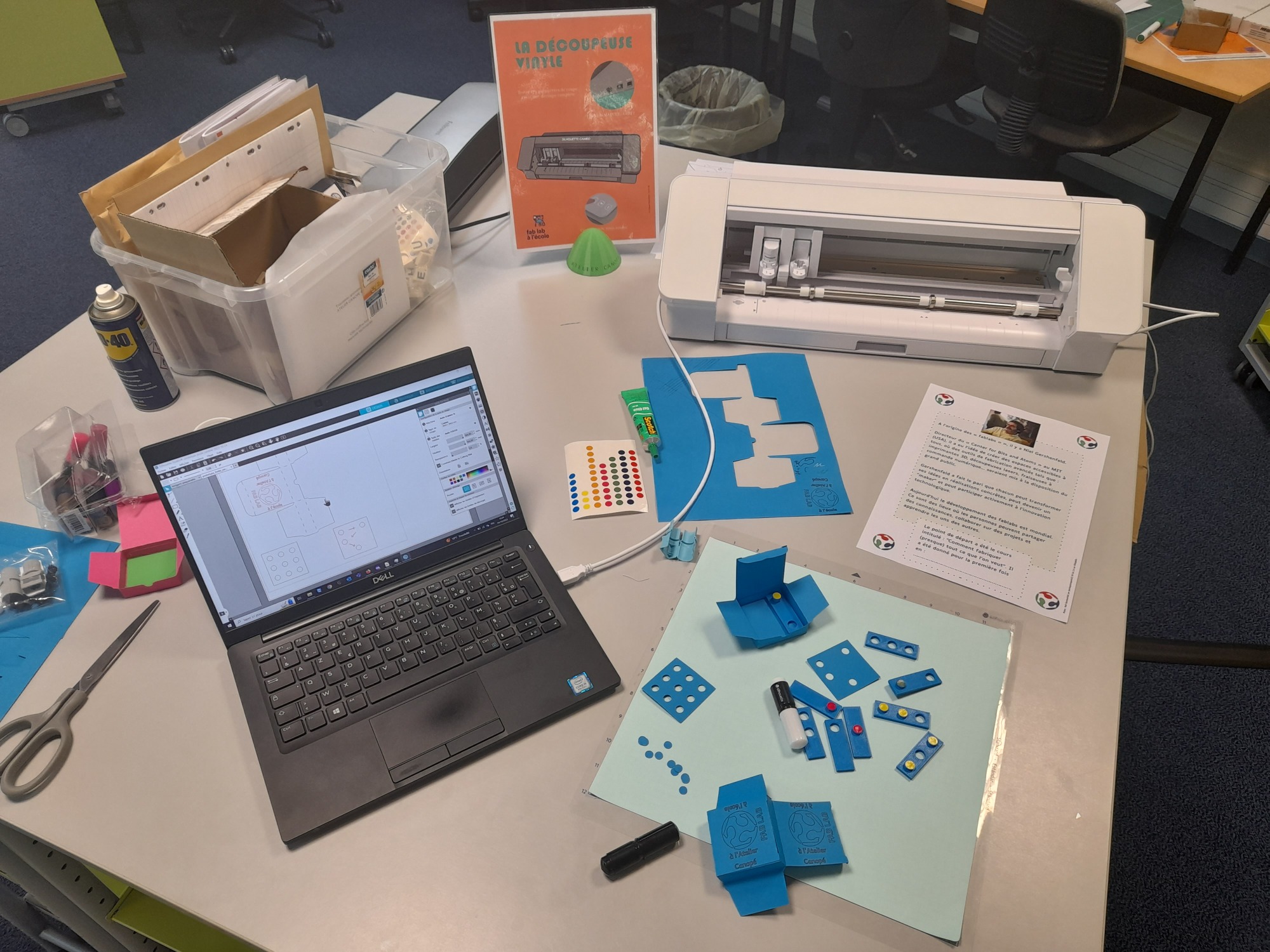

Réalisation 2 : la boite⚓
Choix de la machine : découpeuse vinyle.
Matériau : papier cartonné type Canson.
Découpe des bords et des plis des pièces.
Possibilité d'utiliser l'imprimer les pièces découpées pour personnaliser le boitier en fonction de la thématique.
Modélisation 2D de la boite⚓

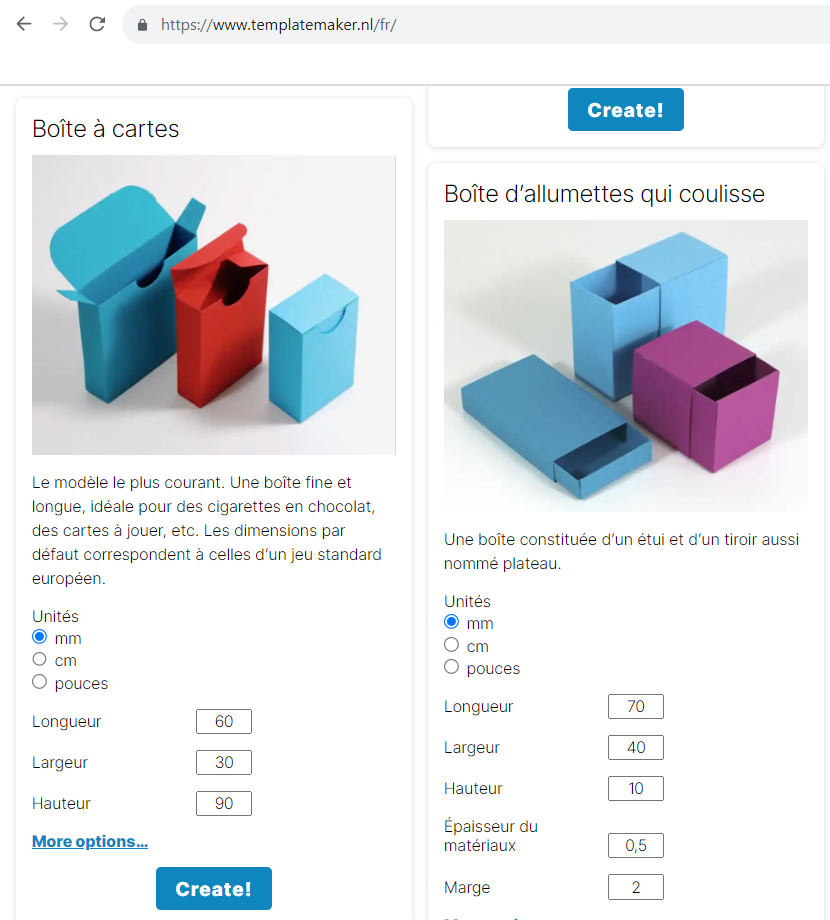

Un site gratuit bien utile pour réaliser des modèles de boites ou des formes à découper et plier :
Astuce
Aller dans les options pour choisir « Perforated DXF » comme format de téléchargement. Il est directement exploitable avec un logiciel comme Silhouette Studio.

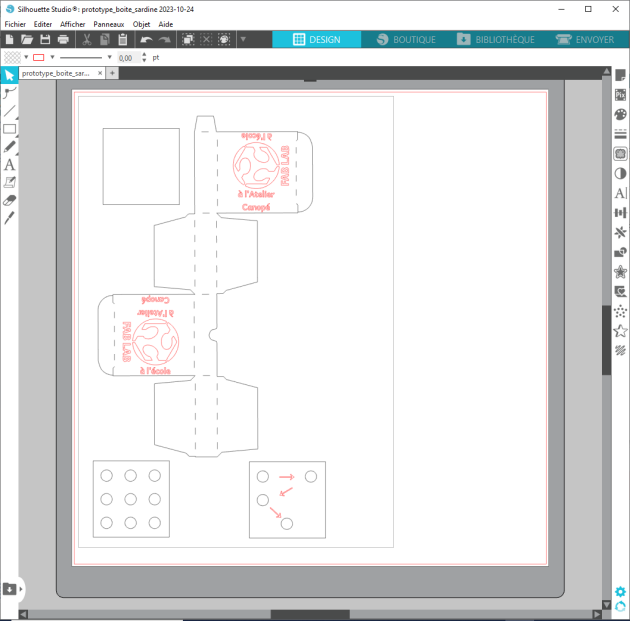

Préparation de la découpe⚓
- 1 Tracé de la boite
La lame découpe les lignes.
Les lignes segmentées sont partiellement coupées et facilitent le pliage.
- 2 Carré
La découpe de ce carré permettra de renforcer le fond de la boite.
- 3 Visuel à imprimer
Une image .png a été importée.
Elle a été vectorisée pour pouvoir être exploitée par le logiciel.
Du texte a été ajouté avec le logiciel.
Attention ! L'impression de textes ou dessins implique deux passages dans la machine,
l'un avec la lame,
l'autre avec le stylo.
- 4 Cache modèle
Un cache modèle permettra de créer de nouvelles combinaisons, par simple retrait de quelques « trous ».
- 5 Cache adapté
Seuls sont conservés les orifices montrant les chiffres ou lettres à prendre en compte. Les flèches donnent l'ordre de la combinaison.
Mise à disposition du fichier :

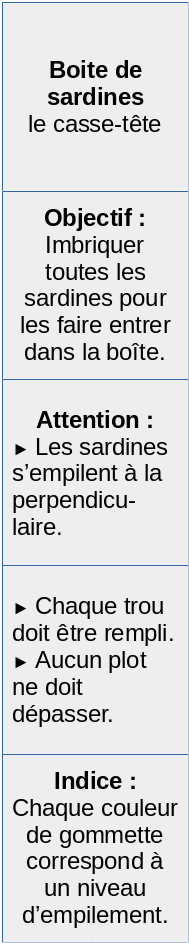

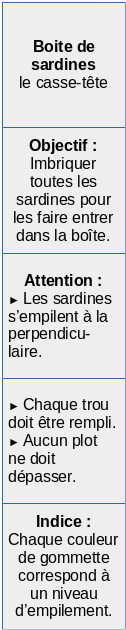

Réalisation 3 : les règles⚓
Logiciel utilisé : Draw
Un exemple d'intégration dans un escape game⚓
Un escape game court pour se familiariser avec l'environnement d'un fablab
logo et photo sous licences CC ;
texte rédigé à partir de quelques essais avec chatGPT ;
les gommettes de couleur ont été marquées de chiffres ;
les participants devront comprendre à partir de la fiche qu'ils doivent rassembler des plaquettes à assembler. La boite et les règles données donnent les indications qui permettront de trouver l'information manquante, en l'occurrence une année.
